傾斜和搖擺試驗係統主要用於進行傾斜搖擺試驗。傾斜與搖擺是安置在水上裝備(包括船舶、水上飛機、海洋石油勘探平台)上的機械、電工、電子產品的一種基本環境，各類安置在水上裝備上的機械、電工、電子產品都要經受該環境的作用。

下麵，為大家介紹一款傾斜和搖擺試驗係統，該傾斜搖擺係統能在試驗過程中自動調整配重，實現試驗台的自平衡，減小作動器的輸出力，降低能耗。

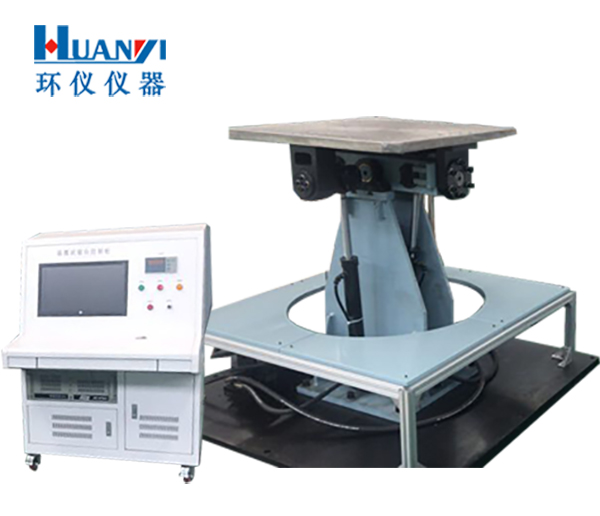

方案名稱：環儀儀器 傾斜和搖擺試驗係統

方案特點：在試驗過程中自動調整配重，實現試驗台的自平衡，減小作動器的輸出力，降低能耗。

主要組成部分：

1.台體結構： 包括機架、台麵和解耦機構。解耦機構采用一十字軸式結構多自由度轉動連接，確保試驗台在傾斜和搖擺過程中保持穩定。

2.配重裝置： 多個配重塊通過懸索連接，沿上下方向排列設置。懸索可拆卸，使得用戶能夠根據試驗需求調整配重的質量和數量。每個配重塊具有盤放懸索的空腔，實現懸吊狀態和落地狀態的切換。

3.作動器： 多個能夠在上下方向驅動台麵的作動器，其上端部與台麵相轉動連接。作動器的輸出力相對較小，因為試驗台在運動時能夠自動平衡。

4.控製係統： 通過智能控製係統監測試驗台的傾斜和搖擺狀態，實時調整配重塊的位置和質量，保持係統自平衡。用戶可以根據需要設定試驗參數。

工作原理：

當試驗台位於水平平衡狀態時，台麵處於水平位置。每個配重裝置中至少有一部分配重塊處於懸吊狀態，通過懸索的作用，實現自平衡狀態。

在試驗中，控製係統根據台麵位置和試驗參數實時調整懸索的位置，改變配重塊的質量分布。這使得試驗台能夠自動平衡試件產生的傾斜和搖擺引起的作用力，從而減小作動器的輸出力，提高試驗效率。
