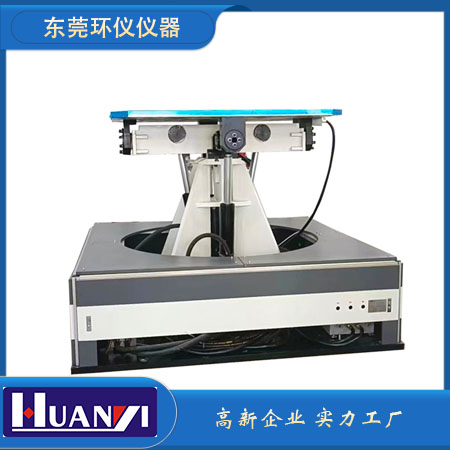

傾斜搖擺台的控製方法
船上的很多設備需要在搖擺、傾斜條件下能夠正常工作,因此船舶建造規範有橫搖、橫傾、縱搖、縱傾的技術要求。而對於船用設備能否在上述搖擺、傾斜條件下正常運行,需要創造這樣的人工條件進行試驗和驗證,環試行業內會使用傾斜搖擺台對其做試驗,為船用機械設備的設計和製造商提供依據。
在實施傾斜搖擺試驗的時候,縱向搖擺、橫向搖擺和傾斜方向是重要得控製變量,下麵,“環儀儀器”小編為大家介紹一下這三個控製變量是如何實現控製的。
.jpg)
環儀儀器 傾斜搖擺台的控製方法:
一、縱向搖擺控製方法:
油泵運行時,通過控製縱搖三位四通換向電磁閥右側電磁閥,使縱搖液壓缸右側供油,推動縱搖滑塊向左移動。通過縱搖連杆帶動縱搖平台繞縱搖迴轉軸順時針轉動,與其上的橫搖平台一起在縱向周期性上下搖擺。當到達設定位置時,開關觸發縱搖三位四通換向電磁閥換向,縱搖液壓缸左側供油,帶動縱搖滑塊向右移動,縱搖平台及橫搖平台逆時針轉動,實現周期性搖擺。
二、橫向搖擺控製方法:
油泵運行時,通過控製縱搖三位四通換向電磁閥左側電磁閥,使橫搖液壓缸左側供油,推動橫搖滑塊向右移動。通過橫搖連杆帶動橫搖平台繞橫搖迴轉軸逆時針轉動,與其上的縱搖平台一起在橫向周期性上下搖擺。當到達設定位置時,開關觸發橫搖三位四通換向電磁閥換向,橫搖液壓缸右側供油,帶動橫搖滑塊向左移動,橫搖平台及縱搖平台順時針轉動,實現周期性搖擺。
三、傾斜控製方法:
縱搖平台或橫搖平台擺到指定的傾斜位置時,使對應的縱搖或橫搖三位四通換向電磁閥處於中間位置。停止供油或回油,鎖定平台,保持在指定的傾斜位置。
