建築外窗外門牆體保溫性能測試裝置

一、產品用途：
建築外窗外門牆體保溫性能測試裝置基於穩態傳熱原理建造，采用標定熱箱法檢測建築外門窗傳熱係數。試件一側為熱箱，模擬供暖建築冬季室內氣溫條件;另一側為冷箱，模擬冬季室外氣溫和氣流速度。

二、檢測原理：
基於穩態傳熱原理﹐采用標定熱箱法檢測建築外門窗傳熱係數。試件一側為熱箱,模擬供暖建築冬季室內氣溫條件;另一側為冷箱,模擬冬季室外氣溫和氣流速度。在對試件縫隙進行密封處理,試件兩側各自保持穩定的空氣溫度、氣流速度和熱輻射條件下,測量熱箱中加熱裝置單位時間內的發熱量,減去通過熱箱壁、試件框、填充板、試件和填充板邊緣的熱損失,除以試件麵積與兩側空氣溫差的乘積,即可得到試件的傳熱係數K值。

三、滿足標準：
GB/T8484-2008《建築外門窗保溫性能分級及其檢測方法》
GB/T13475-2008《絕熱穩態傳熱性質的測定標定和防護熱箱法》

GB/T 39524-2020 建築門窗耐候性能試驗方法

四、設備參數：
安裝試件洞口尺寸：1500mm x 1500mm （外窗測試裝置）
1800mm x 2100mm （外窗外門測試裝置）
1800mm x 2100mm 1500mm x 1500mm（外窗外門牆體測試裝置）
熱室溫度控製精度：±0.2℃（19℃～21℃）
熱室濕度控製範圍：<20%
熱室濕度傳感器精度：±3%
冷室溫度控製精度：±0.3℃（-19℃～-21℃）
環境溫度控製精度：±0.5℃（19℃～21℃）
溫度傳感器分辨率：0.0625
電源要求：380V 15KW

箱體最大外形尺寸：
5.1m×3.9m×3.9m（外窗測試裝置）
5.1m×3.9m×4.2m（外窗外門測試裝置）
6.8m×3.9m×4.2m（外窗外門牆體測試裝置）

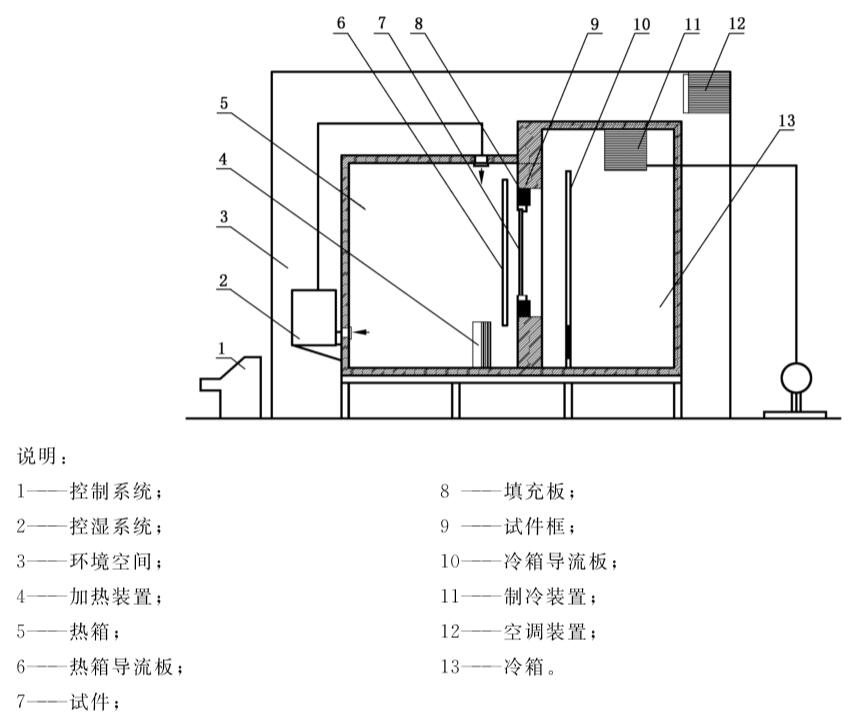

五、結構示意圖：
