人造板加速老化不鏽鋼水槽也叫人造板加速老化循環試驗箱，滿足GB/T17657-2022《人造板及飾麵人造板理化性能試驗方法》標準中“4.26加速老化性能測定”相關測試要求。下麵是人造板加速老化不鏽鋼水槽的相關試驗方法。

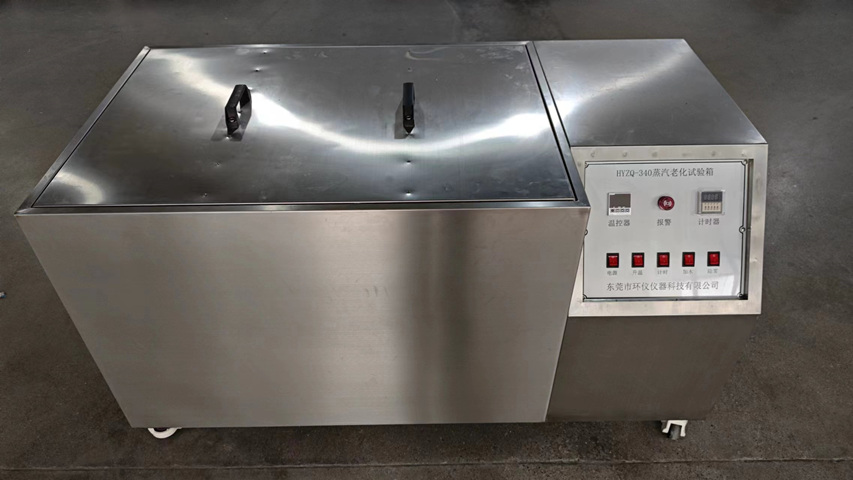

試驗設備：環儀儀器 人造板加速老化不鏽鋼水槽

試驗依據：GB/T17657-2022《人造板及飾麵人造板理化性能試驗方法》中4.26加速老化性能測定

試驗過程：

一、試件平衡處理

必要時，將試件置於溫度(20±2)℃，相對濕度(65±5)%環境中平衡至質量恒定，即相隔24 h兩次稱重結果之差不超過試件最後一次稱重質量的0.1%。

二、試件放置

試件應垂直放置於試件架中，試件之間有一定距離。在浸泡處理和噴蒸處理時，試件之間以及試件與器壁之間至少相距25 mm，使試件可以自由膨脹。浸泡處理時，試件上端距水麵(75±25)mm。試驗用水為生活飲用水(自來水)。

三、加速老化循環

不鏽鋼水槽，冰箱和鼓風幹燥箱中按a)，b)、c)、d)、e)、f)順序和相應條件，連續進行1個加速老化循環處理:

a)(49±2)℃熱水中浸泡l h;

b)(93±3)℃蒸汽中噴蒸3 h;

c)(-12±3)℃冰箱中冷凍20 h;

d)(99±2)℃鼓風幹燥箱中幹燥3 h;

e)(93±3)℃蒸汽中噴蒸3 h;

f)(99±2)℃鼓風幹燥箱中幹燥18 h。

對試件共進行6個加速老化循環處理。如果循環中斷(如周末)，隻能在冷凍處理時發生。應經常檢查試件是否分層或其他破壞，如有明顯破壞，應予以記錄。
