SJ/T 11572-2016《運輸環境下晶體矽光伏組件機械振動測試方法》是一份針對晶體矽光伏組件在運輸環境下進行機械振動測試的標準文件。該標準規定了晶體矽光伏組件在運輸環境下進行機械振動測試的試驗方法、試驗條件、試驗程序和試驗結果分析等方麵的要求。

一、範圍：
本標準規定了運輸環境下晶體矽光伏組件機械振動測試方法，包括儀器設備、振動試驗前測試、振動試驗和振動試驗後測試的要求等。

本標準適用於運輸環境下晶體矽光伏組件的機械振動測試，以評估由運輸和裝卸過程中產生的環境複合振動導致的光伏組件故障。

二、試驗項目：
振動試驗。

三、試驗設備：

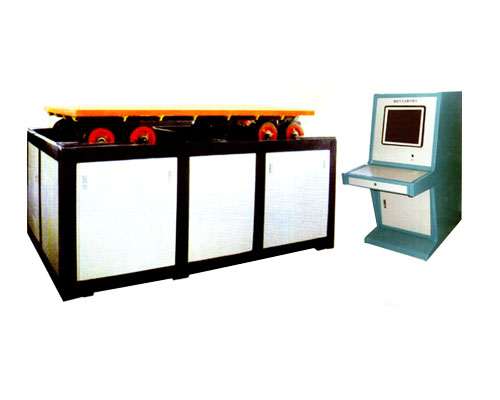

振動台。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

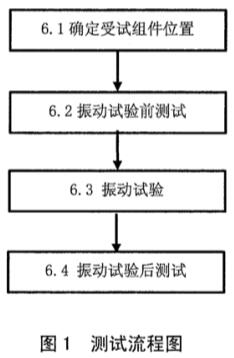

1.受試組件位置是指振動試驗時受試組件在堆疊的組件中的位置。根據不同位置的組件對振動響應的分布，確定在運輸包裝單元中特定位置的組件需進行6.2規定的振動試驗前測試和6.4中規定的振動試驗後測試。本測試可使用組件模型。如果振動測試參數發生改變，6.1中規定的測試需要重新進行。測試步驟如圖1所示。

2.將測試樣品放置在振動台上。如果振動台麵積不夠大，不能承載整個包裝的底部，可對振動台進行擴展，擴展後的振動台應滿足3.1的規定。

3.從運輸包裝單元中均勻選取一係列組件進行振動響應分布測量，加速度傳感器應放置在組件正麵或背麵的中心。

4.在安裝加速度傳感器時通常需要對組件框架和包裝進行改動（如鑽孔)，改動應盡可能的少，以確保不顯著改變振動測試組件的機械性能。例如，一個組件框架深30 mm(不包含支撐玻璃麵板的部分)，可打一個直徑10 mm的圓孔，該孔應至少距離框架的角20 cm，以便導線進入測量點（如圖2所示)。導線應固定，以避免其在振動測試期間的移動影響測量。可在包裝箱上開口以使導線連接到內部堆疊的組件上。

5.在電子控製係統中輸入振動測試參數，啟動振動台最少 3 min。記錄組件中心的振動響應，確定組件中心的加速度均方根值grms。

6.比較各測試位置的grms值，按照以下標準選擇受試組件的位置。

方法A:如果grms值都在grms平均值的±50%以內，選擇任意三個最方便操作的位置進行測試。
方法B:如果一個或者多個組件位置的grms值超過grms平均值的±50%，選擇三個grms值最大的位置。
