常規的高海拔低壓綜合實驗艙可以實現溫度、濕度、低氣壓三種變化類型的功能；其中溫度、濕度係統為非常成熟的功能，小編在這裏不做詳細講解，下麵為大家細說一下實驗艙中的低氣壓係統。

環儀儀器 高海拔低壓綜合實驗艙係統結構講解：

低氣壓係統的工作原理：

通過進氣係統進行空氣進入，同時通過抽氣係統實現空氣的抽排，從而導致艙內壓力降低，達到低壓效果。在上升階段，抽氣量大於進氣量；在停留狀態，抽氣量等於進氣量；而在下降過程中，抽氣量小於進氣量。核心原則是在模擬不同低氣壓條件的同時，確保艙內有足夠的通氣量。

抽氣設備的主要組成部分是真空泵，其抽氣速率由變頻器進行控製。進氣係統和抽氣係統均由控製台進行調控，通過控製進氣速率和真空泵頻率的變化來調整抽氣速率，以確保艙內壓力能夠達到預設的數值。

整體結構：

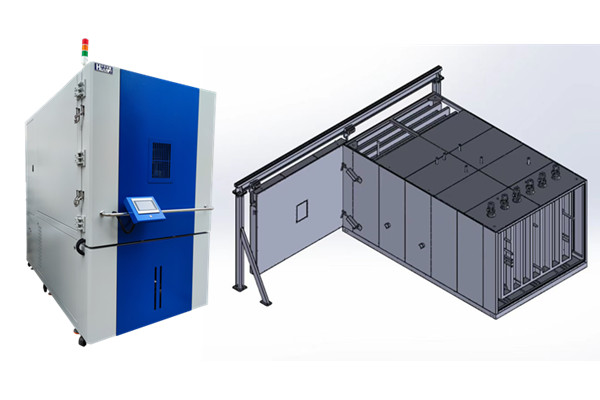

低壓係統由艙體、抽氣係統、控製係統、供氧係統、連接管道、照明及通訊等組成。

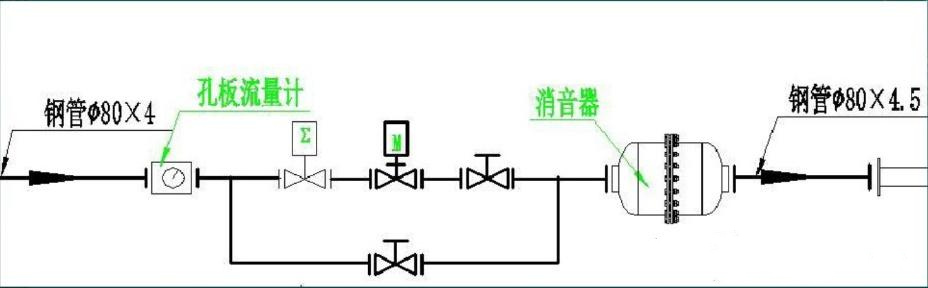

進氣係統包括孔板流量計、電磁閥、電動調節閥、截止閥和消音器這五種設備。孔板流量計被安裝在新空氣端，用於測量進氣速率。消音器安裝在靠近艙體端，其作用是消除空氣動力性噪聲。

在孔板流量計和消音器之間，依次串聯了電磁閥、電動調節閥和截止閥，並且這三者與截止閥是並聯關係。這樣的組合結構能夠實現對進氣過程的有效控製和調節。

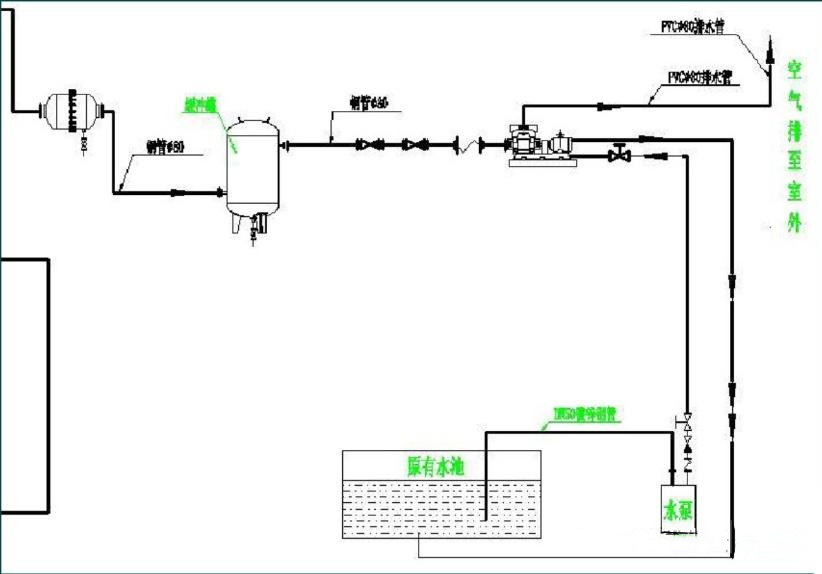

抽氣係統由消音器、緩衝罐、真空泵、真空止回閥和水泵組成。消音器位於靠近艙體的一端，用於減小真空泵抽氣時產生的噪音。緩衝罐連接在消音器之後，能夠減小真空泵抽氣帶來的壓力波動，提高係統的穩定性。接下來是真空止回閥，它能夠防止空氣從室外反流進入艙內。真空泵位於真空止回閥之後，負責從艙內抽取氣體並排到室外。

真空泵的抽氣速率由變頻控製器控製，這使得係統可以根據需要調整抽氣速率。然而，真空泵在高速運轉時會產生大量的熱量，因此需要接上水泵對真空泵進行冷卻降溫，以確保係統的正常運行。

一個好的低氣壓係統可以讓高海拔低壓綜合實驗艙發揮更好的性能，同時也可以保證實驗過程能夠正常運行。
