恒溫恒濕機主要組成有冷凍係統、電子係統、風道係統、水路係統 、控製係統、其中詳細說下可編程控製器控製，環儀控製係統采用頌華溫濕度控製係統,下麵小編整理關於恒溫恒濕機可編程控製器使用說明,希望可以幫助大家操作起來簡單快捷。

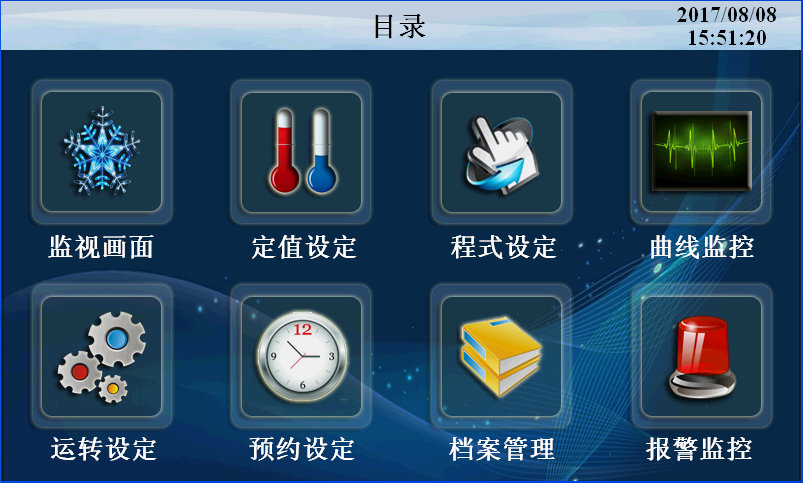

       開電源時顯示的畫麵。

1.控製器規格:

溫度設定值：定值模式時溫度設定區分辨率:溫度±0.1,濕度±0.1%R.H.

濕度設定值：定值模式時濕度設定區

切換按鈕：不運行時切換到曲線畫麵，運行時先切換到定值詳細監控畫麵再切換到曲線畫麵

運行/停止：啟動和停止設備按鈕

T-AT/H-AT：溫/濕度的PID整定按鈕

出力量：顯示當前溫度/濕度PID控製輸出量百分比

輸出狀態：內部輸出點顯示：紅色為輸出ON、灰色為輸出OFF

狀態顯示：顯示當前運行模式及運行狀態

時間顯示： 顯示當前日期、時間,點擊時間顯示框進入黑屏保護(畫麵但凡有時間顯示框，點擊都可進入黑屏保護)

運行時間：設備從啟動運行到當前運行的時間

2.畫麵顯示功能:

 查 詢: 查詢曆史曲線時間

下 載: 將曲線圖下載到U盤存儲器

      選擇曲線的顯示或隱藏（粉：溫度PV、紅：溫度SV、黑：濕度PV、藍：濕度SV）

      采樣時間:曲線數據的采樣時間單位（30S、60S、90S、120S、150S、180S、30

單 位 為：秒

      曲線範圍:改變曲線Y軸顯示範圍（60、100、200、160、320）單位：℃

      曲線時間:改變曲線X軸時間顯示範圍（1、4、8、16、20、32、42、）單位：小時

      Y     軸:溫度範圍顯示

      X     軸:時間範圍顯示

      數    據:按數據按鈕進入曆史數據

      清    除:按清除按鈕可清除曆史數據

      01-10  07:57:表示1月10日7時57分

      時  間:采樣時間

      濕度PV/SV: 顯示當前采樣的濕度實際值/設定值

      溫度PV/SV：顯示當前采樣的溫度實際值/設定值C.程序容量及控製

3.程序容量及控製功能:

運行方式:運行模式選擇（運行中不能更改）。如隻需單一溫/濕度運行用值，如需多種溫/濕度運行用程序。

停電複歸:運行中停電後，自動啟動模式

停止：來電後係統自動進入停止狀態,

冷啟：來電後係統自動啟動，時間重新計時運行,

熱啟：來電後係統自動啟動，進入停電前運行基礎上累積計時運行

故障恢複:恢複故障後需人工啟動係統（冷啟：手動啟動係統時間重新計時行,

熱啟:手動啟動係統進入停電前運行基礎上累積計時運行）

鎖   定: OFF：關閉鎖定 ON：開啟鎖定(開啟鎖定後,進行頁麵操作時彈出解鎖對話框）

背光時間:自動屏保時間，單位秒（可設定20——32000秒）（時間到後進入黑屏保護）
