《HB 8587-2020 航空以太網電纜規範》標準

HB 8587-2020 航空以太網電纜規範是中華人民共和國航空行業標準之一，適用於航空領域使用的以太網電纜。

該規範規定了航空以太網電纜的分類、結構與性能要求、質量保證規定等。它旨在確保航空以太網電纜的性能、安全性和可靠性，並促進該領域的標準化和規範化發展。

一、範圍：
本規範規定了航空以太網電纜的分類、結構與性能要求、質量保證規定等。
本規範適用於航空電子以太網電纜的研製和驗證。

二、試驗項目：
絕緣和護套伸縮試驗、溫度衝擊試驗、低溫彎曲試驗等。

三、試驗設備：

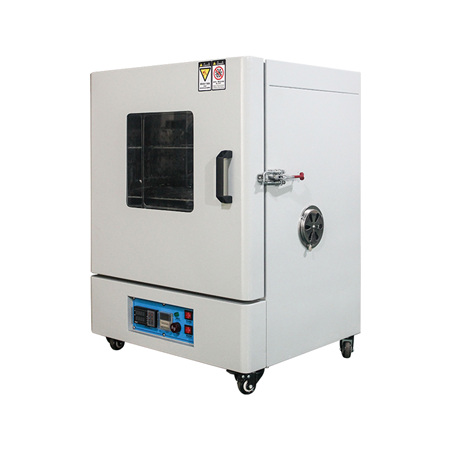

高溫烘箱、低溫箱等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

絕緣和護套伸縮

按GJB 17.13-1984進行試驗。兩端用砂紙磨平，使導體和絕緣齊平。將試樣放入(200±2)℃的烘箱中6h。取出試樣，冷卻至室溫測量試樣兩端絕緣和護套的收縮或伸長量。測量精確到小數點後兩位，以毫米計。結果應符合3.5.3.1的規定。

溫度衝擊

按GJB 17.14-1984進行試驗。在垂直電線軸線的平麵上將試樣兩端的絕緣各削去25mm，測量試樣兩端導體暴露長度為原始長度，精確到小數點後兩位，以毫米計。試樣彎成直徑不小於300mm的圓圈，平放在預先加熱到(200±2) ℃的試驗箱中，保持30min。試樣取出後在2min內放到(-65±2)℃的低溫箱中30min。
試樣取出後應在30min內回升到室溫，測量試樣兩端絕緣收縮或伸長後導體暴露長度，精確到小數點後兩位，以毫米計。
重複以上冷熱衝擊共進行4次，每次都應測量試樣兩端導體暴露的長度。結果應符合3.5.3.2的規定。

HB 8587-2020 航空以太網電纜規範是推動航空領域以太網電纜發展的重要標準之一，對於促進該領域的標準化和規範化發展具有重要意義。
