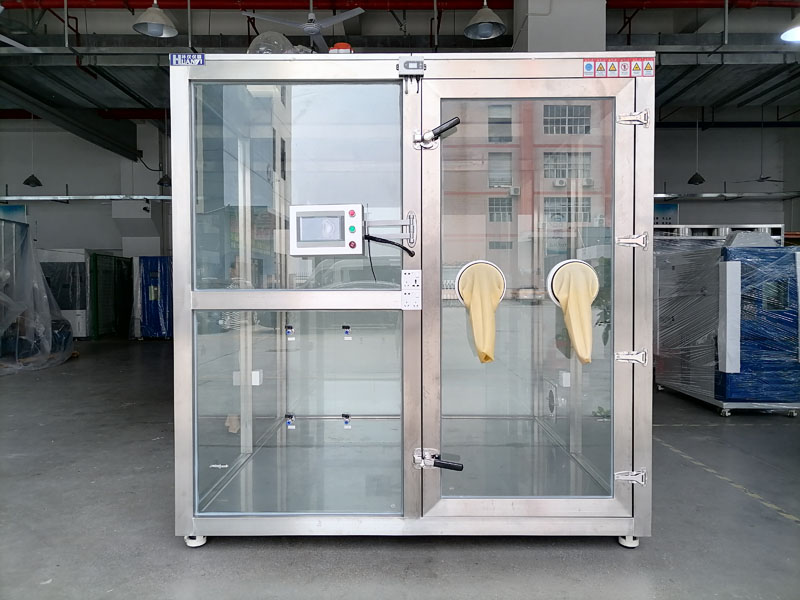

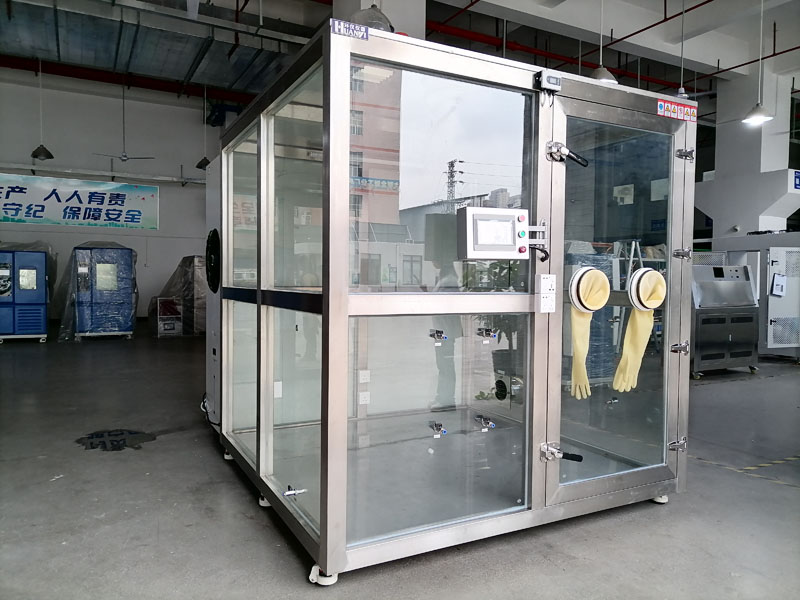

10立方顆粒物CCM試驗艙

10立方顆粒物CCM試驗艙是按照空氣淨化器最新標準《GB/T 18801-2022 空氣淨化器》的要求製作的，10立方CCM試驗艙主要用於“累積淨化量試驗”以及“氣態汙染物累積淨化量試驗”，在標準中規定，邊長＞1.2m的空氣淨化器進行CCM加速試驗需要使用10立方顆粒物CCM試驗艙。

滿足標準：

GB/T 18801-2022 空氣淨化器

QB∕T 5364-2019 空氣淨化器測試用試驗艙技術要求和評價方法

技術指標：

測試艙內尺寸：10立方米測試艙 2m*2m*2.5m（長*寬*高）或根據現場實際條件微調定製；

艙體結構：艙體為框架結構，材料采用優質 304 材質不鏽鋼型材無縫焊接工藝組成主體框架；艙體頂部采用厚度為 1.5mm 的 304 材質的鏡麵板材；艙體底板采用厚度為 2mm 的 304 材質拉絲板材；艙體壁麵采用厚度為8mm 的鋼化玻璃，玻璃壁麵與框架平整結合且無長期揮發物幹擾。

測試艙內部裝有攪拌風扇，風扇材質為 304 不鏽鋼；具有速度可調節功能；測試艙扇葉直徑在 1.0 米-1.5 米之間。

艙內設循環風扇，風量控製在 500-700 立方 m³/h，直徑20 厘米；

測試艙外部設有循環過濾係統，具有高效淨化過濾模塊，保證送入空氣的潔淨度，並快速將艙內背景濃度降至 7 級（萬級）。

測試艙設有手套箱專用手套；

測試艙地麵預設滑動導軌及不鏽鋼滑動樣品台。

測試艙配備 4 進樣口，4 采樣口。

艙內有溫濕度傳感器 1 套，測試精度溫度±0.5℃，濕度±3%RH。

測試艙外配備具有觸摸屏的落地式操作台，位置在操作間內；

控製係統：采用 PLC 控製模塊，可通過觸控屏控製艙內設備運行，顯示艙內溫濕度。具有操作定時功能，具備操控、儲存、下載及數據彙總、曆史曲線集成功能。

測試艙采用矽橡膠條及玻璃密封膠密封。

測試艙混合度：大於 80%。
